Der SD28 ND04RD ist ein Ultra-High-Performance Hochtöner von Atohm, der ein sehr breites Frequenzband abdeckt. Er wird daher auch bei allen GT-HD Modellen verwendet. Seine 28 mm Kalotte besteht aus speziell behandelter Seide und die Schwingspule befindet sich auf einem Aluminium-Schwingspulenträger. Der große Neodym-Magnet mit einem Außendurchmesser von 56 mm sorgt für einen kräftigen und zugleich linearen Antrieb. Im Luftspalt befindet sich Ferrofluid um die Performance zu steigern. Der Korb besteht aus gegossenem Aluminium (keine störenden Vibrationen) und profitiert von der ADPTM Technologie. Diese Atohm Entwicklung verbessert das Abstrahlverhalten enorm. Die genau berechnete und gedämpfte Kammer optimiert das Verhalten bei niedrigen Frequenzen. Der Magnet verfügt über einen Kupferring, der die Wirbelströme an den Polenden verringert. Der Frequenzgang verläuft sehr linear, hat eine geringe Bündelung/Richtwirkung und läuft bis 30 KHz hinauf. Ein sehr hoher Wirkungsgrad und die extrem niedrigen Verzerrungen machen ihn zu einem ganz besonderen Modell.

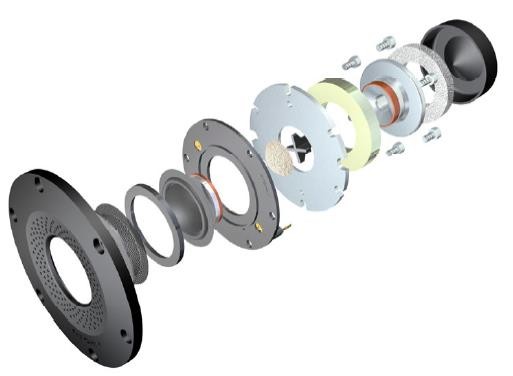

Atohm SD28ND04RD-Schnitt



Dauerbelastbarkeit

100 Watt

Musikbelastbarkeit

200 Watt

Wirkungsgrad

98 dB / 2,83 V / 1 m

Nennimpedanz

4 Ohm

Gleichstromwiderstand

3,6 Ohm

Resonanzfrequenz

1.200 Hz

Emissionsfläche

6,6 cm2

Schwingspulendurchmesser

28 mm

Schwingspulenhöhe

1,5 mm

Luftspaltbreite

2 mm

Magnetflussdichte

17.000 Gauss

Lineare Auslenkung

+/- 0,25 mm

Grenzfrequenz

2.500 Hz
